Продолжительность сварки и охлаждения. Установлена зависимость прочности сварного соединения от времени сварки, с увеличением которого прочность сварного соединения растет до предела прочности основного металла (рис. 10). Дальнейшее увеличение продолжительности сварки на прочность сварного соединения не влияет. Однако чрезмерное увеличение выдержки снижает прочность сварного соединения. Аналогичным образом влияет продолжительность процесса на относительное удлинение и ударную вязкость.

Рис. 10. - Зависимость прочности и пластичности соединения из конструкционной стали от температуры охлаждения

Влияние температуры охлаждения сваренных в вакууме образцов на прочность и пластичность изучали при Т = 1000 °С, r = 2 кгс/мм², t = 5 мин.

На рис. 11 приведены кривые прочности соединения образцов, охлаждаемых до разных температур в вакуумной камере. При охлаждении на воздухе в интервале температур 1000…600 °С пластичность отсутствует. При понижении температуры до 200 °С пластичность повышается до 7% и при температуре 100° С и ниже она достигает максимума — 13%. Таким образом, охлаждение в вакуумной камере под давлением сваренных образцов (деталей) обеспечивает необходимую прочность и пластичность соединяемых металлов и сплавов.

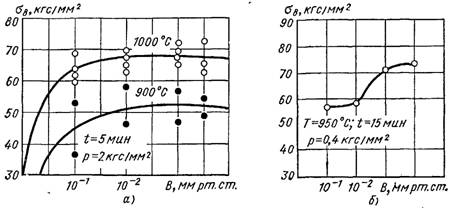

Рис. 11. - Зависимость прочности сварного соединения от степени разрежения при сварке:

а - конструкционная сталь 45; б - сталь 45 со сталью Р18.
