Температура 800…900° С и давление 0,5 и 1 кгс/мм² не обеспечивают равнопрочного основному металлу соединения (разрушение происходит по месту соединения), пластичность сварного образца низкая. Температура соединения 1000 и 1100 °С при давлениях 1,2 и 5 кгс/мм² обеспечивает соединение, равнопрочное основному металлу; при этом фактически исчезают границы раздела двух заготовок, образцы разрушаются по основному металлу. Некоторое снижение пластичности наблюдается при давлении 5 кгс/мм². Величина относительной осадки для давления 5 кгс/мм² при 1000 и 1100 °С составляет 4,5 и 16%, а для тех же температур при давлении 2 кгс/мм² — 1,5…2%.

Рис. 7. - Зависимость ударной вязкости соединения сплава ВТ5-1 от температуры сварки.

Рис. 8. - Зависимость относительного удлинения соединения сплава ВТ5-1 от температуры сварки

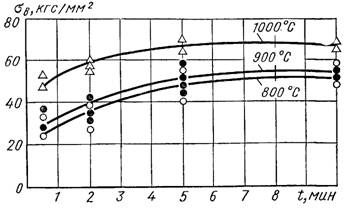

Рис. 9. - Зависимость прочности образцов из конструкционной стали от времени сварки

Аналогичные зависимости прочности соединения от температуры, давления, разрежения и других факторов получены и для других материалов. В зависимости от условий работы сварных соединений прочность оценивали испытаниями на растяжение, кручение, ударную вязкость, угол изгиба и сдвиг. При этом были получены удовлетворительные результаты.
