Техника и технология резки

2015-02-24

Техника и технология резки



Перед началом резки необходимо очистить металлической щеткой обрабатываемую поверхность металла и подобрать диаметр электрода в зависимости от требуемой ширины и глубины канавки (см. табл. 1).

При включенном напряжении источника электрод направляют в точку начала реза под углом 30…45° к обрабатываемой поверхности, приближают его до соприкосновения с металлом и возбуждают дугу. Одновременно осуществляют подачу воздуха.

Расплавляемый металл выбрасывается под воздействием струи воздуха, вытекающей из сопла резака вдоль электрода. В результате на поверхности обрабатываемого металла образуется углубление в виде канавки. Постепенно перемещают электрод вдоль оси, образуется углубление нужной глубины. Затем перемещают электрод по намеченной линии, поддерживая постоянной глубину канавки. При необходимости получении широких канавок электроду наряду с осевой подачей и движением вдоль реза придают поперечные возвратно-поступательные перемещения.

Ручная разделительная резка выполняется аналогичным образом, но угол между электродом и обрабатываемой поверхностью составляет 60…90°. При толщине разрезаемого металла не менее 20 мм электрод утоплен в разрезаемый метал на всю глубину и равномерно перемещается с образованием сквозного прореза.

При резке металла толщиной более 20 мм электрод равномерно перемещается вдоль линии реза и одновременно совершают поступательно-возвратные движения вверх - вниз. Периодически электрод выдвигают так, чтобы вылет не превышал 100 мм.

Оборудование поста и техника выполнения резки показаны на рис. 1.



http://1

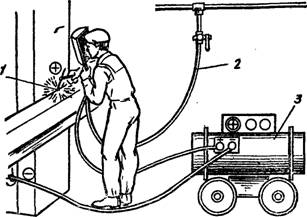

Рис. 1. - Схема комплекта аппаратуры для воздушно-дуговой резки при удалении дефектного сварного шва:

1 - воздушно-дуговой резак, 2 - источник сжатого воздуха (цеховая магистраль), 3 - источник постоянного тока (сварочный преобразователь).



Режимы поверхностной воздушно-дуговой резки приведены в табл. 1, а режимы разделительной резки — в табл. 2.



Таблица 1. - Ориентировочные режимы поверхностной воздушно-дуговой резки (постоянный ток, обратная полярность) низкоуглеродистой и высоколегированной стали



Ширина канавки, мм

Глубина канавки, мм

Диаметр электрода, мм

Сила тока, А

Скорость воздушно - дуговой резки, мм/мин,

стали

низкоуглеродистой

высоколегированной

1Х18Н9Т

8

14

6

290

300

390

9

8

6

240

500

640

10

16

8

350

300

390

11

12

8

420

500

640

12

18

10

500

300

390

13

9

10

410

500

640



Таблица 2. - Режимы разделительной воздушно-дуговой резки низкоуглеродистых сталей



Толщина разрезаемого металла, мм

Сила тока, А

Давление воздуха, МПа

Диаметр электрода, мм

Ширина реза, мм

5

200-240

0,6

4

6

25

370-390

0,5

8

10

25

500-580

0,6

12

14
