ИНФРАКРАСНЫЙ ИЗЛУЧАТЕЛЬ ПРОТЯЖЕННОГО НАГРЕВА — источник инфракрасного излучения, собранный из стержневых ИК-ламп, расположенных в вертикальной плоскости и чередующихся по высоте. Фокусные расстояния рефлекторов верхнего и нижнего рядов ламп подобраны таким образом, что фокус излучения от всех ламп совпадает в одной непрерывной линии или полосе (см. рис.). И. и. п. и. применяют для получения протяженного сварного шва за один прием.

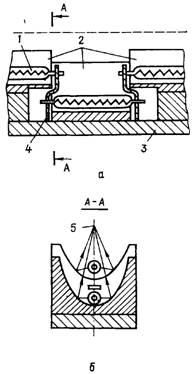

Рис. Схема инфракрасного излучателя протяженного нагрева:

а — продольное; б — поперечное сечение;

1 — стержневые лампы; 2 — рефлекторы; 3 — корпус;

4 — подвод электроэнергии; 5 — фокус излучения.
