УСТРОЙСТВО ДЛЯ ЭКСТРУЗИОННОИ СВАРКИ С ПРЕДВАРИТЕЛЬНЫМ ПОДОГРЕВОМ (нагретым газом) — сварочное устройство, представляющее собой комбинацию сварочного экструдера и калорифера для нагрева газа. Роль калорифера может выполнять трубка, навитая в виде спирали, размещаемая в корпусе пистолета сварочного экструдера и нагреваемая от того же резисторного нагревателя, от которого разогревается плавильное устройство или резисторный нагреватель, размещаемый в самостоятельном корпусе и присоединяемый к пистолету в переносных устройствах или к сварочной головке в стационарных устройствах. Последние могут быть установлены на подвижных платформах для подведения к крупногабаритным свариваемым деталям. При сварке встык криволинейных деталей сварочная головка У. д. э.-г. с. может двигаться по бесконечной гибкой ленте, установленной поверх стыка свариваемых кромок (см. рис. 1 — 3).

Рис. 1. Схема устройства для экструзионной сварки встык труб с предварительным подогревом:

1 — натяжной ролик; 2 — мундштук для подачи нагретого газа; 3 — бесконечная лента; 4 — транспортирующие ролики; 5 — труба; 6 — мундштук для подачи расплава; 7 — сварочная головка.

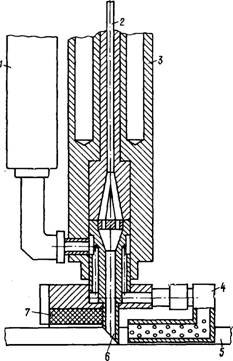

Рис. 2. Схема стационарного устройства для экструзионной сварки с предварительным подогревом:

1 — нагреватель газа; 2— присадочный пруток; 3 — плавильное устройство; 4 — мундштук для подачи нагретого газа; 5 — свариваемая деталь; 6 — мундштук для подачи расплава; 7 — приглаживающая насадка.

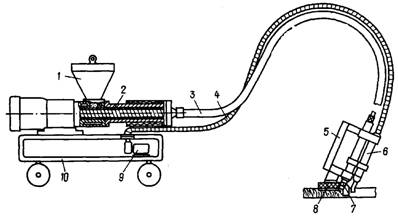

Рис. 3. Схема переносного устройства для экструзионной сварки с предварительным подогревом:

1 — бункер для гранулята; 2 — экструдер; 3 — шланг; 4 — воздушный шланг; 5 — рукоятка; 6 — нагреватель воздуха; 7 — сварочная головка; 8 — приглаживающий элемент; 9 — компрессор; 10 — платформа.
