Изоляторы: незаметные герои электросетей

29.01.2026

В мире электроэнергетики есть детали, которые остаются в тени, пока всё работает как часы. Изолятор — один из таких невидимых героев. Он не производит электричество, не вращает моторы и не зажигает лампы. Но именно он защищает токоведущие части от опор, корпусов и земли. Если изолятор выбран неправильно или изношен, проблемы не заставят себя ждать: утечки, короткие замыкания, аварийные отключения и повреждение дорогостоящего оборудования.

Давайте разберёмся, какие бывают изоляторы, чем они отличаются, как выбрать подходящий и на что обратить внимание при эксплуатации. Без лишних слов и рекламных лозунгов — только практичные советы.

Изолятор: больше, чем просто керамическая деталь

Изолятор выполняет две важные функции:

• Электрическая: поддерживает необходимое сопротивление и изоляционные расстояния, чтобы ток не «убегал» туда, куда не должен.
• Механическая: удерживает провод, шину или аппарат, выдерживая ветровые и вибрационные нагрузки, а иногда и серьёзное натяжение и вес.

Поэтому выбор изолятора — это не просто вопрос эстетики или цены. Важно учесть требования по напряжению, загрязнённости среды, климату и механическим нагрузкам.

Где применяются изоляторы

Изоляторы находят применение в самых разных местах:

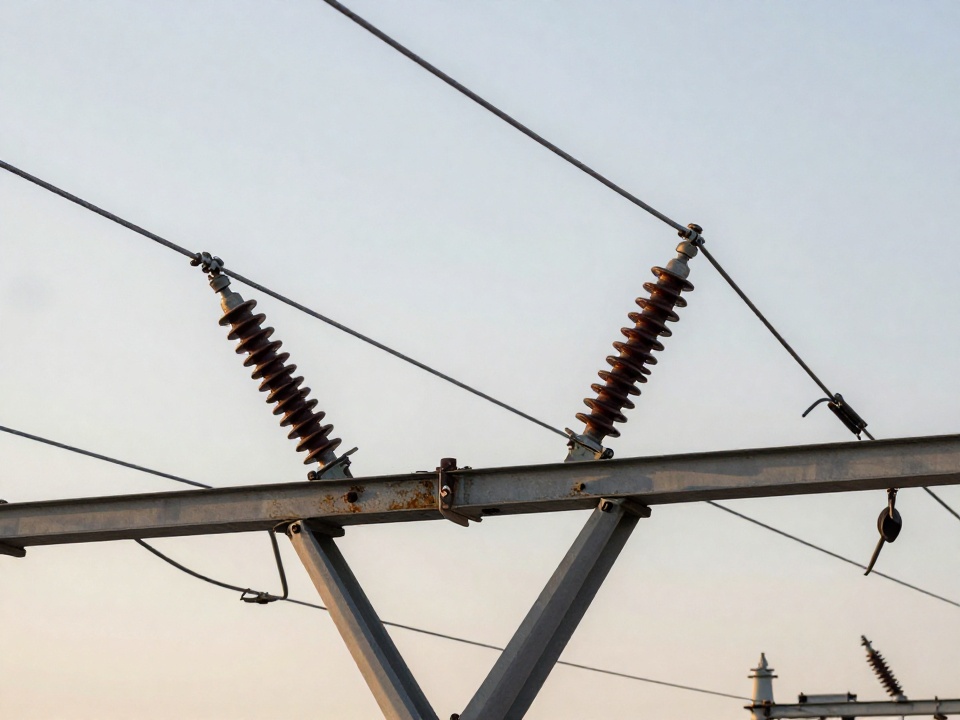

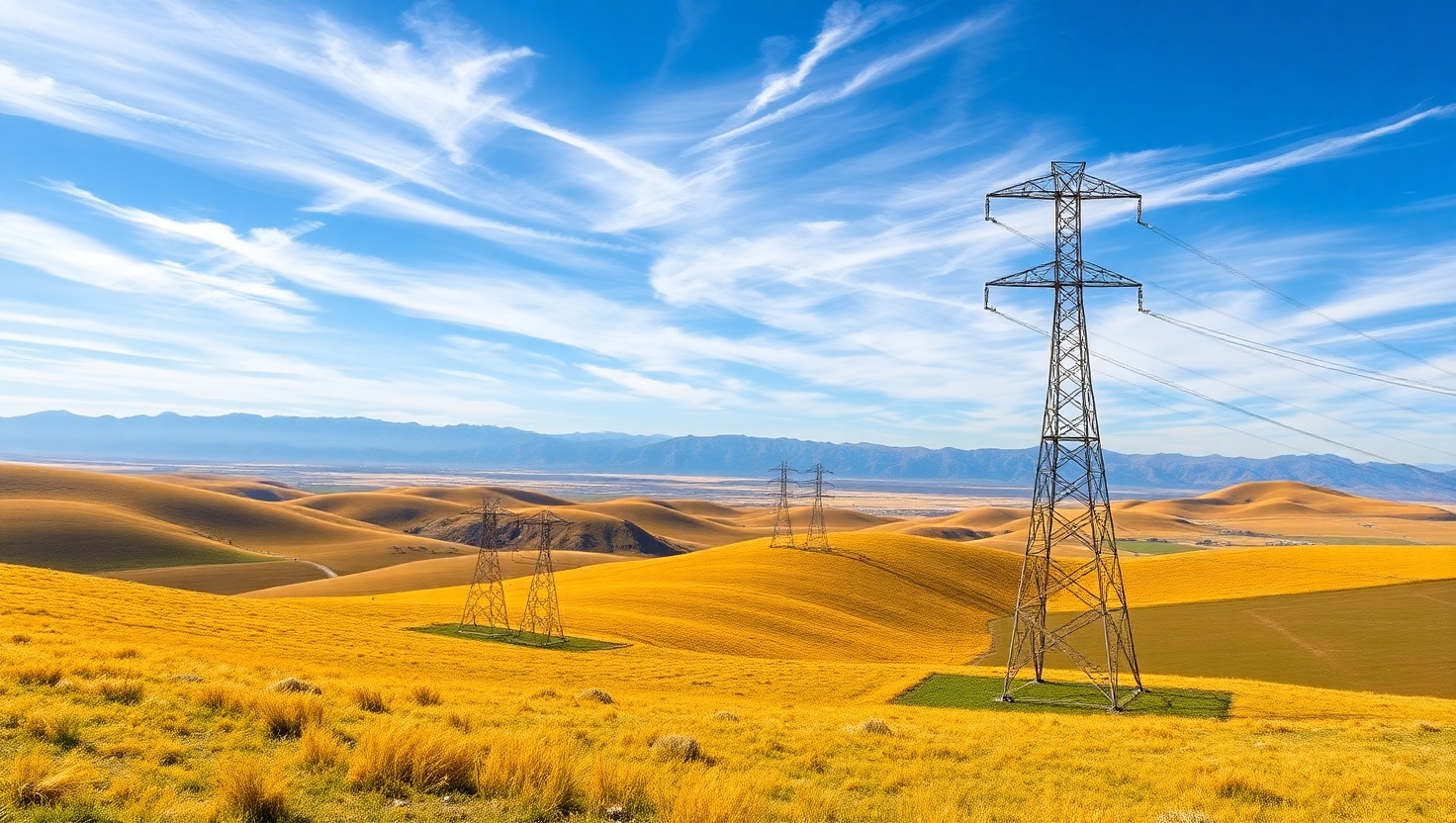

• на воздушных линиях электропередачи (подвесные гирлянды, штыревые/линейные решения);

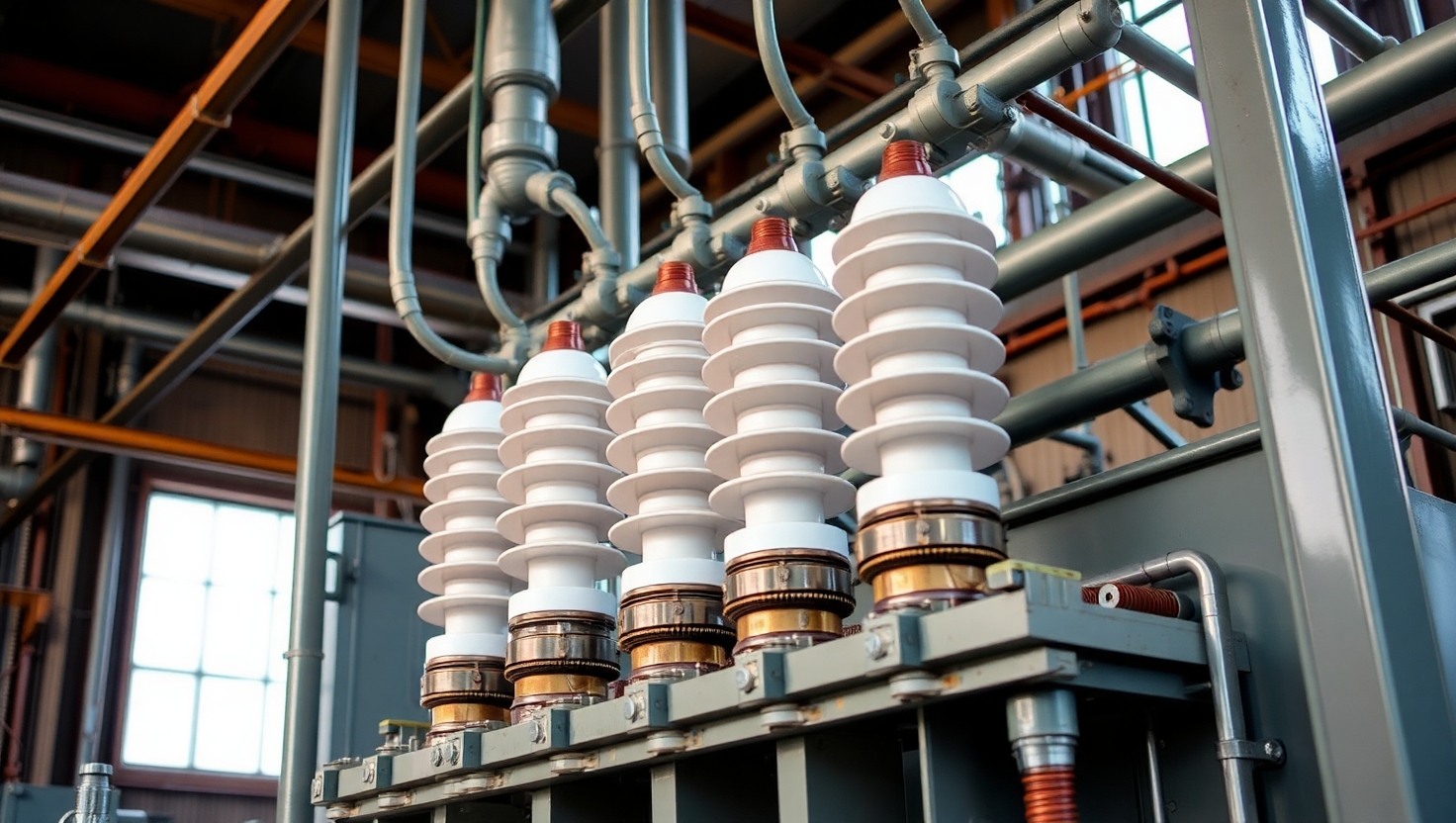

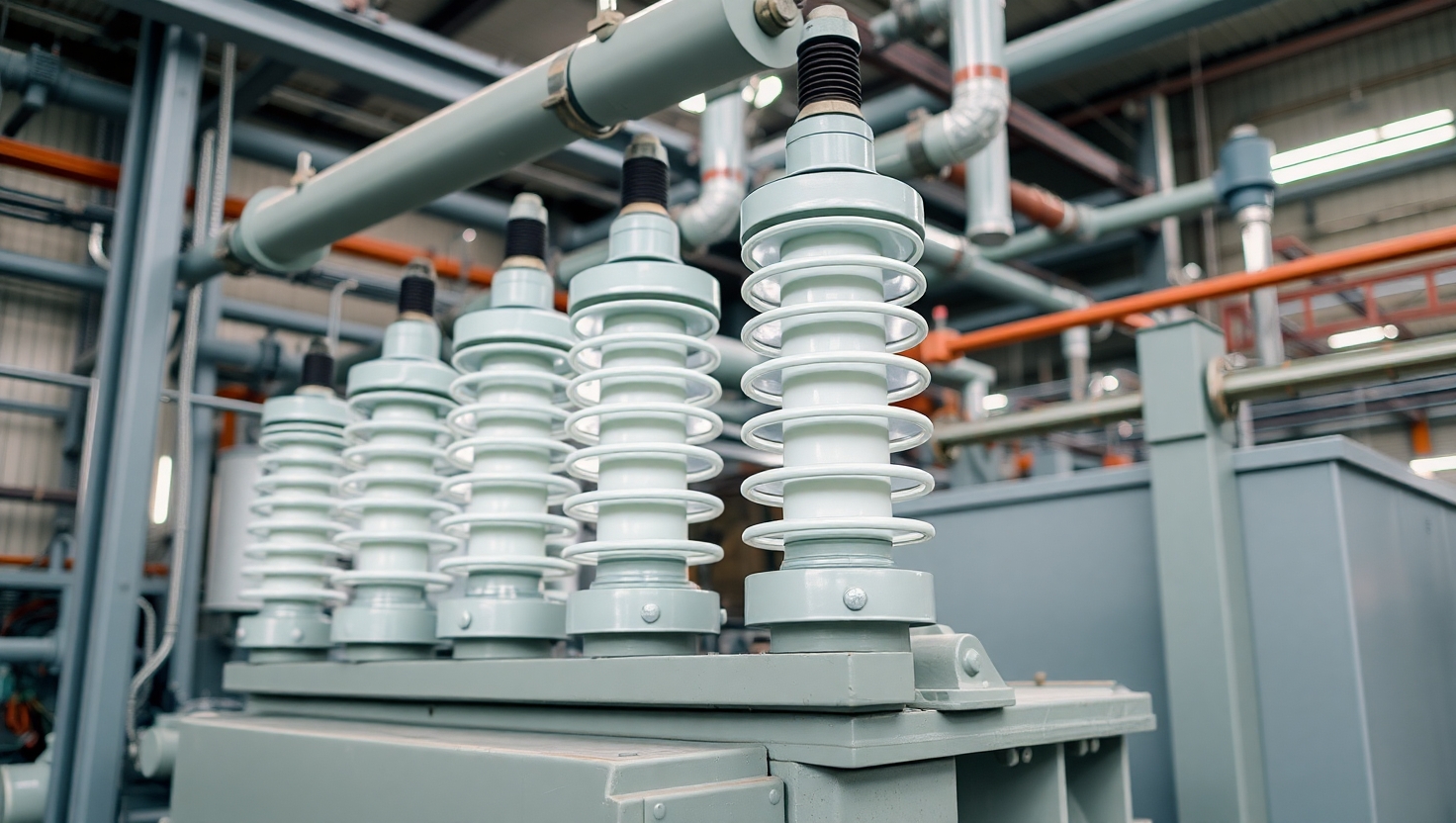

• на подстанциях и в распределительных устройствах (опорные, проходные, шинные, аппаратные);
• в распределительных шкафах и щитах;
• в контактной сети и инфраструктуре транспорта;
• в промышленном оборудовании, где нужно изолировать токоведущие узлы от корпуса.

Материалы изоляторов: фарфор, стекло и полимер

1) Фарфоровые изоляторы

Фарфор — это классика электроэнергетики. Плотная керамика с глазурью славится стабильностью и долговечностью при правильной эксплуатации. Она хорошо сопротивляется ультрафиолету и температурным циклам, что делает её популярной как в линейных, так и в подстанционных решениях.

Важно помнить, что фарфор чувствителен к механическим ударам и неправильной транспортировке. Микротрещины могут долго оставаться незаметными, а затем привести к пробою. Поэтому контроль качества и аккуратный монтаж здесь особенно важны.

2) Стеклянные изоляторы

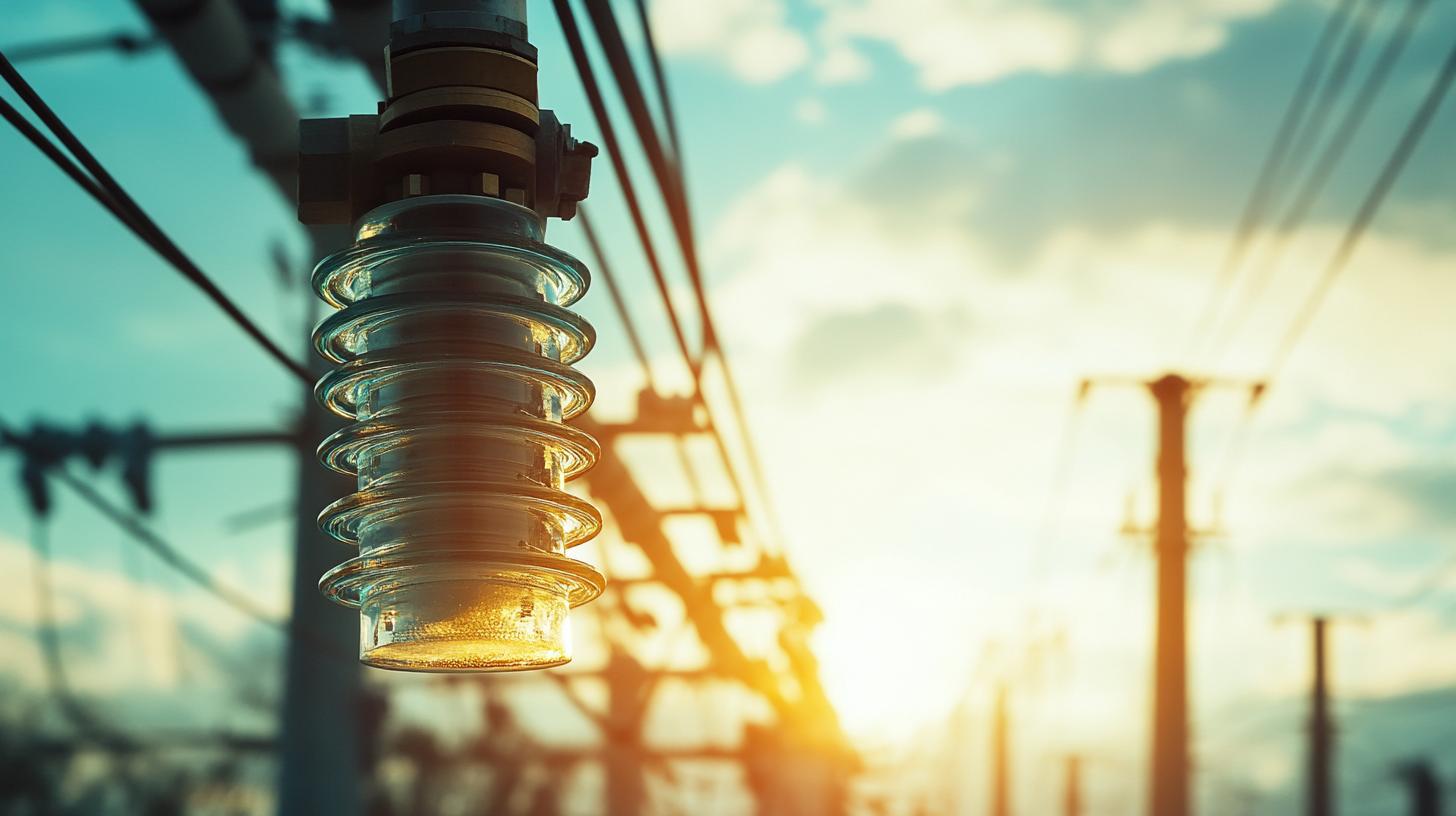

Стекло ценят за предсказуемость и возможность визуального контроля: повреждения чаще всего видны сразу. Оно отлично подходит для подвесных систем на ВЛ, где важны стабильные изоляционные свойства и простота диагностики состояния.

Среди минусов — чувствительность к ударным нагрузкам и необходимость частого обслуживания в некоторых условиях.

3) Полимерные изоляторы

Полимерные изоляторы стремительно набирают популярность благодаря малому весу, удобству монтажа и отличным характеристикам в загрязнённых районах. Они устойчивы к вибрациям и часто выбираются там, где важны простота логистики и снижение нагрузки на конструкции.

Однако полимер требует особого внимания к качеству компаунда, защитного покрытия и технологии производства. Также стоит учитывать старение под воздействием ультрафиолета и агрессивных сред.

Если вы рассматриваете керамику для линий и подстанций, удобная отправная точка — раздел с фарфоровыми изоляторами, где проще сориентироваться по типам и исполнению.

Типы изоляторов по назначению

Материал — это только половина картины. По конструкции и роли в схеме изоляторы условно делят так:

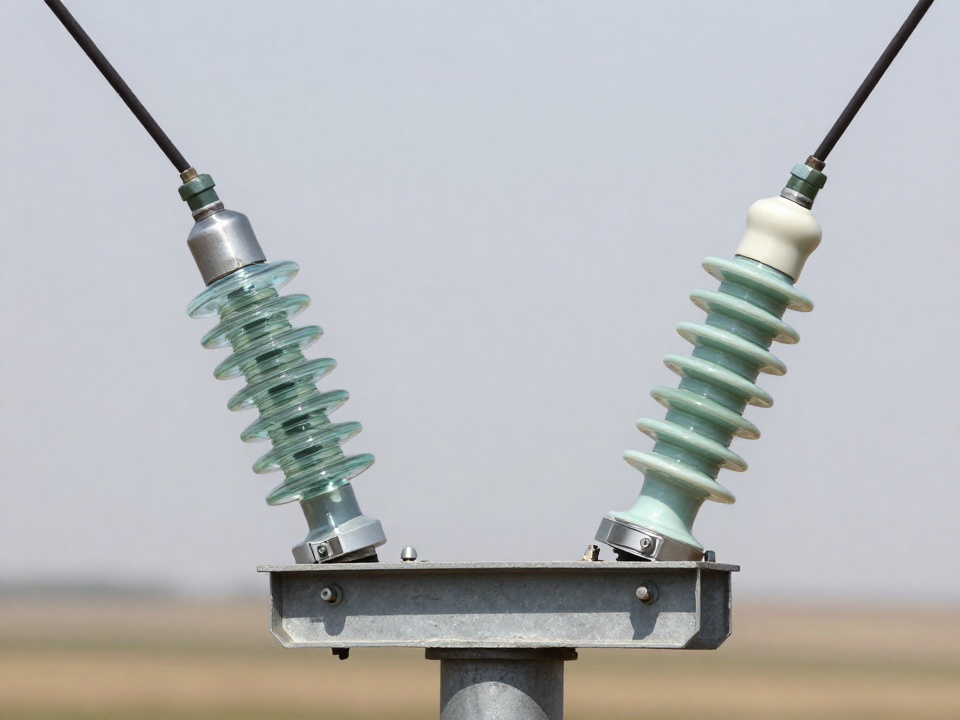

• Опорные: удерживают шины и токоведущие части на заданной высоте/расстоянии; важны механические характеристики и стойкость к ползущему разряду.
• Проходные: обеспечивают безопасный «проход» проводника через стенку, корпус или перегородку (например, вводы оборудования).

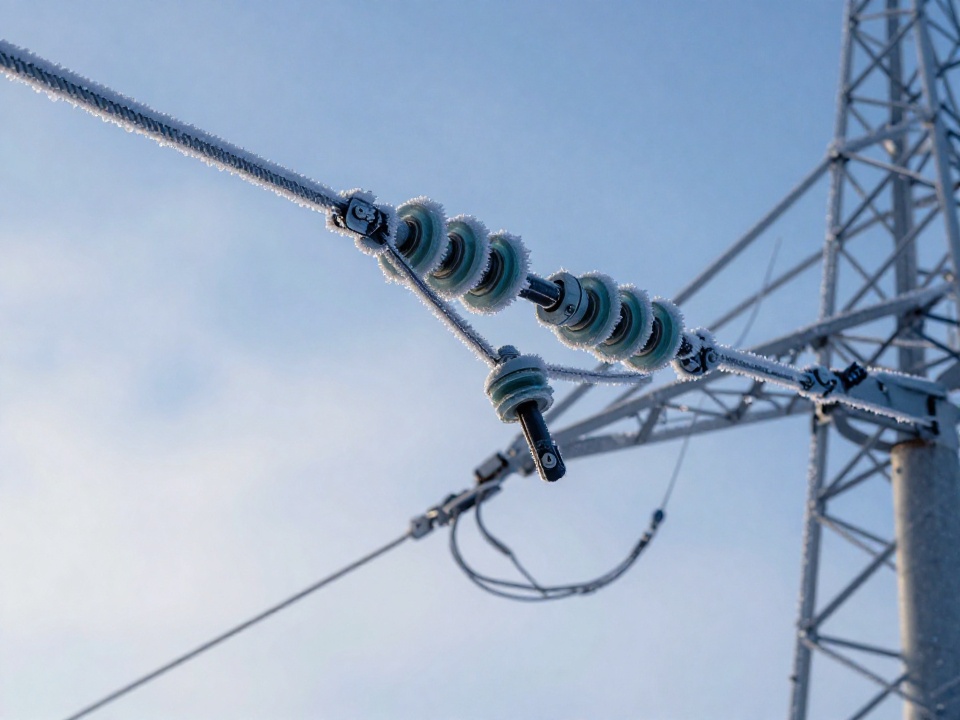

• Подвесные: формируют гирлянды на ВЛ и несут механическую нагрузку провода; критична прочность и работа в загрязнении.
• Штыревые и линейные: применяются на опорах в разных классах напряжения; часто выбираются с учётом климата и условий обслуживания.

Как выбрать изолятор: чек-лист для уверенного выбора

Чтобы выбор был технически правильным, обычно смотрят на следующие группы параметров:

Напряжение и изоляционные расстояния

• Номинальное напряжение сети/оборудования.
• Испытательное напряжение (если указано в документации на оборудование или в проекте).
• Длина пути утечки (creepage distance) — особенно важна в пыли, соли, промышленной атмосфере.

Загрязнённость среды и климат

• пыль, цементная/угольная взвесь, химические аэрозоли;
• солёный туман (прибрежные зоны), повышенная влажность;
• частые переходы через «ноль», обледенение, резкие перепады температур;
• ветровые нагрузки и вибрации.

Здесь часто решает не «материал вообще», а конкретная геометрия ребер, качество поверхности и правильный запас по пути утечки.

Механика

• расчётная нагрузка (натяжение провода, вес шин, динамика при КЗ);
• тип крепления и совместимость с арматурой/аппаратурой;
• требования по ударной прочности и виброустойчивости.

Эксплуатация и сервис

• доступность осмотра и обслуживания (можно ли легко заменить/проверить);
• наличие регламента мойки, особенно для загрязнённых районов;
• типичные сроки и условия работы (сезонная/круглогодичная нагрузка).

Частые ошибки, которые приводят к авариям

• Выбор только по напряжению без учёта загрязнённости и пути утечки.
• Экономия на механике: изолятор «держит», но работает на пределе — итогом становятся трещины, усталость, разрушение крепежа.
• Плохая логистика и хранение: удары, неправильная укладка, сырость, перепады температур — и ресурс снижается ещё до монтажа.
• Монтаж «как получится»: перетяжка крепежа, перекосы, отсутствие требуемых зазоров, работа грязными руками по изоляционной поверхности.
• Нет контроля состояния: загрязнение растёт годами, а затем в «самый неподходящий момент» случается перекрытие.

Признаки, что изолятор пора проверить или заменить

Не всегда нужно ждать очевидного пробоя. Поводом для диагностики могут быть:

• следы поверхностного разряда, подгорания, «дорожки» по поверхности;
• сколы, трещины, отслоения глазури (для фарфора), механические повреждения;
• необычные звуки и корона в сырую погоду (при определённых условиях);
• частые срабатывания защиты без ясной причины;
• быстро нарастающее загрязнение, которое сложно отмыть.

Важный момент: визуальный осмотр полезен, но не заменяет измерений и регламентных проверок там, где это предусмотрено проектом и правилами эксплуатации.

Обслуживание: что реально продлевает ресурс

• Плановый осмотр (особенно после бурь, обледенения, сильной пыли/смога).
• Контроль загрязнений: мойка по регламенту в проблемных районах.
• Правильная арматура и затяжка: соблюдение моментов, защита от коррозии, исключение перекосов.
• Культура монтажа: чистая поверхность, отсутствие абразива и агрессивной химии там, где это противопоказано.

Итог: хороший изолятор — это «страховка» всей системы

Изолятор редко бывает самой дорогой позицией в проекте, но он напрямую влияет на надёжность: один слабый элемент способен вывести из строя линию, секцию подстанции или часть производства. Поэтому правильный подход простой: подобрать тип и материал под реальные условия, заложить адекватный запас по изоляции и механике, а затем эксплуатировать по регламенту.
